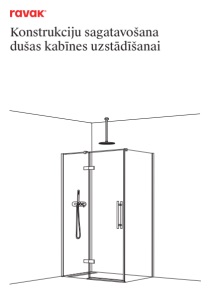

Konstrukciju sagatavošana dušas kabīnes uzstādīšanai
2 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Šīs rokasgrāmatas mērķis ir palīdzēt uzstādīt dušas kabīni uz grīdas ar izbūvētu slīpumu vai pazeminājumu. Izmantojot šo uzstādīšanas metodi, dušas kabīnei ir jāstāv uz līdzenās grīdas daļas aiz slīpās zonas. Slīpuma laukuma izmēriem jābūt mazākiem vai vienādiem ar dušas kabīnes iekšējiem izmēriem (sarkanie izmēri). Zvanot uz šo numuru, tiek piemēroti vietējie tarifi. Tehniskās palīdzības tālrunis: 370 685 84987
3 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Saturs Briliant BSDPS R 80 × 80 / 90 × 90 / 100 × 100 / 100 × 80 / 110 × 80 / 120 × 80 / 120 × 90 5 BSDPS L 80 × 80 / 90 × 90 / 100 × 100 / 100 × 80 / 110 × 80 / 120 × 80 / 120 × 90 6 BSRV4 80 / 90 / 100 7 Walk-In Walk-in Wall 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 / 140 / 150 / 160 8 +W Set W Set 80 / 90 / 100 Wall / Corner 8 Walk-in Corner 110 × 80 / 120 × 80 / 120 × 90 9 +W Set W Set 80 / 90 Wall / Corner 9 Walk-in Free 120 / 130 / 140 / 150 / 160 10 +W Set 90 / 100 Free 10 Walk-In Double Wall 11 +Walk-In Wall 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 / 140 / 150 / 160 11 +Walk-In Wall 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 / 140 / 150 / 160 11 +W Set W Set Uni Free/Wall 11 Walk-in Wall Air 90 / 100 / 110 / 120 12 SmartLine SMSRV4 80 / 90 13 SMSD2 R 90B / 100B / 110B / 120B + SMPS R 80 / 90 / 100 14 SMSD2 L 90B / 100B / 110B / 120B + SMPS L 80 / 90 / 100 15 Matrix MSDPS L 100 / 110 / 120×80 / 90 / 100 16 MSDPS R 100 / 110 / 120×80 / 90 / 100 17 MSRV4 80 / 90 / 100 18 Chrome CRV1 80 / 90 / 100 + CRV1 80 / 90 / 100 19 CRV1 80 / 90 / 100 + CPS 80 / 90 / 100 20 CRV2 80 / 90 / 100 / 110 / 120 + CRV2 80 / 90 / 100 / 110 / 120 21 CRV2 80 / 90 / 100 / 110 / 120 + CPS 80 / 90 / 100 22
4 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Obsah Pivot PDOP1 80 / 90 + PPS 80 / 90 / 100 23 PDOP2 100 / 110 / 120+ PPS 80 / 90 / 100 24 Cool! COSD1 80 / 90 25 COSD2 100 / 110 / 120 26 COSD1 80 / 90 + COPS 80 / 90 / 100 27 COSD2 100 / 110 / 120 + COPS 80 / 90 / 100 28 Nexty NDOP1 80 / 90 29 NDOP2 100 / 110 / 120 30 NDOP1 80 / 90 + NPSS 80 / 90 / 100 31 NDOP2 100 / 110 / 120 + NPSS 80 / 90 / 100 32 Blix Slim BLSDP2 100 / 110 / 120 33 BLSRV2K 80 / 90 / 100 / 120 + BLSRV2K 80 / 90 / 100 / 120 34 BLSDP2 100 / 110 / 120 + BLSPS 80 / 90 35 Blix BLDP2 100 / 110 / 120 36 BLDP4 120 / 130 / 140 / 150 / 160 / 170 / 180 / 190 / 200 37 BLRV2K 80 / 90 / 100 / 110 / 120 + BLRV2K 80 / 90 / 100 / 110 / 120 38 BLDP2 100 / 110 / 120 + BLPS 80 / 90 / 100 39 BLDP4 120 / 130 / 140 / 150 / 160 / 170 / 180 / 190 / 200 + BLPS 80 / 90 / 100 40 Supernova ASDP3 180 / 90 / 100 41 SRV2 75 / 80 / 90 / 100 + SRV2 75 / 80 / 90 / 100 42 ASRV3 75 / 80 / 90 + ASRV3 75 / 80 / 90 43 ASDP3 80 / 90 / 100 + APSS 75 / 80 / 90 44
5 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai BSDPS R - 80x80 / 90x90 / 100x100 / 100x80 / 110x80 / 120x80 / Brilliant A1 B1 Brilliant BSDPS R 80 × 80 / 90 × 90 / 100 × 100 / 100 × 80 / 110 × 80 / 120 × 80 / 120 × 90 BSDPS A B L1 L2 C R V A1 B1 80 × 80 789 (789–795) 789 (783–795) 750 750 228 554 - 774 (±6) 774 (±6) 90 × 90 889 (883–895) 889 (883–895) 850 850 328 554 - 874 (±6) 874 (±6) 100 × 100 989 (983–995) 989 (983–995) 950 950 328 654 173 974 (±6) 974 (±6) 100 × 80 898 (983–995) 789 (789–795) 950 750 328 654 173 1074 (±6) 774 (±6) 110 × 80 1089 (1083–1095) 789 (783–795) 1050 750 428 654 173 1074 (±6) 774 (±6) 120 × 80 1189 (1183–1195) 789 (783–795) 1150 750 528 654 378 1174 (±6) 774 (±6) 120 × 90 1189 (1183–1195) 889 (883–895) 1150 750 528 654 378 1174 (±6) 874 (±6)
6 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Brilliant BSDPS L 80 × 80 / 90 × 90 / 100 × 100 / 100 × 80 / 110 × 80 / 120 × 80 / 120 × 90 BSDPS A B L1 L2 C R V A1 B1 80 × 80 789 (789–795) 789 (783–795) 750 750 228 554 - 774 (±6) 774 (±6) 90 × 90 889 (883–895) 889 (883–895) 850 850 328 554 - 874 (±6) 874 (±6) 100 × 100 989 (983–995) 989 (983–995) 950 950 328 654 173 974 (±6) 974 (±6) 100 × 80 898 (983–995) 789 (789–795) 950 750 328 654 173 1074 (±6) 774 (±6) 110 × 80 1089 (1083–1095) 789 (783–795) 1050 750 428 654 173 1074 (±6) 774 (±6) 120 × 80 1189 (1183–1195) 789 (783–795) 1150 750 528 654 378 1174 (±6) 774 (±6) 120 × 90 1189 (1183–1195) 889 (883–895) 1150 750 528 654 378 1174 (±6) 874 (±6) A1 B1
7 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Brilliant BSRV4 80 / 90 / 100 774 / 874 / 974 (±6) 774 / 874 / 974 (±6)
8 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Walk-In Walk-In Wall 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 / 140 / 150 / 160 W Set 80 / 90 / 100 Wall / Corner
9 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Walk-In Walk-In Corner 110x80 / 120x80 / 120 x 90 W Set 80 / 90 Wall / Corner
10 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Walk-In Walk-In Free 120 / 130 / 140 / 150 / 160 W Set 90 / 100 Free
11 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Walk-In Walk-In Double Wall Walk-In Wall 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 / 140 / 150 / 160 Walk-In Wall 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 / 140 / 150 / 160 W Set Uni Free/Wall W Set Uni Uni T spoj
12 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Walk-In Walk-In Wall Air 90 / 100 / 110 / 120
13 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai SmartLine 775 / 875 (±7) 775 / 875 (±7) SMSRV4 80 / 90
14 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai SmartLine 875 / 975 / 1075 / 1175 (±7) 775 / 875 / 975 (±7) SMSD2 R 90B / 100B / 110B / 120B SMPS R 80 / 90 / 100
15 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai SmartLine 875 / 975 / 1075 / 1175 (±7) 775 / 875 / 975 (±7) SMSD2 L 90B / 100B / 110B / 120B SMPS L 80 / 90 / 100
16 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Matrix 735 / 835 / 935 (±10) 980 / 1080 / 1180 (±10) MSDPS L 100 / 110 / 120 x 80 / 90 / 100
17 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Matrix 735 / 835 / 935 (±10) 980 / 1080 / 1180 (±10) MSDPS R 100 / 110 / 120 x 80 / 90 / 100
18 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Matrix 735 / 835 / 935 (±10) 735 / 835 / 935 (±10) MSRV4 80 / 90 / 100
19 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Chrome 760 / 860 / 960 (±10) 760 / 860 / 960 (±10) CRV1 80 / 90 / 100 CRV1 80 / 90 / 100
20 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Chrome 759 / 859 / 959 (±10) 759 / 859 / 959 (±10) CRV1 80 / 90 / 100 CPS 80 / 90 / 100
21 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Chrome 760 / 860 / 960 / 1060 / 1160 (±10) 760 / 860 / 960 / 1060 / 1160 (±10) CRV2 80 / 90 / 100 / 110 / 120 CRV2 80 / 90 / 100 / 110 / 120
22 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Chrome 760 / 860 / 960 / 1060 / 1160 (±10) 759 / 859 / 959 (±10) CRV2 80 / 90 / 100 / 110 / 120 CPS 80 / 90 / 100
23 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Pivot (761 / 861) -10/+15 (744 / 844 / 944) -10/+15 PDOP1 80 / 90 PPS 80 / 90 / 100
24 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Pivot (961 / 1061 / 1161) -10/+15 (744 / 844 / 944) -10/+15 PDOP2 100 / 110 / 120 PPS 80 / 90 / 100
25 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Cool! COSD1 80 / 90
26 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Cool! COSD2 100 / 110 / 120
27 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Cool! COSD1 80 / 90 COPS 80 / 90 / 100
28 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Cool! COSD2 100 / 110 / 120 COPS 80 / 90 / 100
29 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Nexty NDOP1 80 / 90
30 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Nexty NDOP2 100 / 110 / 120
31 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Nexty NDOP1 80 / 90 NPSS 80 / 90 / 100
32 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Nexty NDOP2 100 / 110 / 120 NPSS 80 / 90 / 100
33 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix Slim BLSDP2 100 / 110 / 120
34 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix Slim BLSRV2K 80 / 90 / 100 / 120 BLSRV2K 80 / 90 / 100 / 120
35 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix Slim BLSDP2 100 / 110 / 120 BLSPS 80 / 90
36 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix BLDP2 100 / 110 / 120
37 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix BLDP4 120 / 130 / 140 / 150 / 160 / 170 / 180 / 190 / 200
38 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix BLRV2K 80 / 90 / 100 / 110 / 120 BLRV2K 80 / 90 / 100 / 110 / 120
39 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix BLDP2 100 / 110 / 120 BLPS 80 / 90 / 100
40 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Blix BLDP4 120 / 130 / 140 / 150 / 160 / 170 / 180 / 190 / 200 BLPS 80 / 90 / 100
41 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Supernova ASDP3 80 / 90 / 100
42 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Supernova SRV2 75 / 80 / 90 / 100 SRV2 75 / 80 / 90 / 100
43 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Supernova ASRV3 75 / 80 / 90 ASRV3 75 / 80 / 90
44 Konstrukciju sagatavošana dušas kabīnes uzstādīšanai Supernova Rozměr A1 B1 A B 75 860 710 - 710-755 80 760 760 770-805 760-805 90 860 860 870-905 860-905 100 960 760 970-1005 - ASDP3 80 / 90 / 100 APSS 75 / 80 / 90
Tehniskās palīdzības tālrunis: 370 685 84987 Zvanot uz šo numuru, tiek piemēroti vietējie tarifi. UAB „Ravak Baltic“ Butrimonių g. 5 LT - 50203, Kaunas Lietuva Ražotājs patur tiesības veikt tehniskas izmaiņas atsevišķām precēm, mainīt preces izskatu un iepakojumu, pielāgot cenas un neatbild par drukas kļūdām. Tel.: +370 371 288 18826, +371 299 98415 info@ravak.lv www.ravak.lv
